РУЛЕТКА ПАЗОВАЯ РУЛЕТКА
Лента диаметра — это измерительная лента, используемая для оценки диаметра цилиндрического объекта, обычно ствола дерева или трубы.Лента диаметра имеет либо метрические, либо имперские измерения, уменьшенные на значение Π.Это означает, что лента измеряет диаметр объекта.Предполагается, что цилиндрический объект представляет собой идеальный круг.Лента диаметра обеспечивает приблизительный диаметр.
ПРОФИЛЬ ПРОДУКТА
Рулетка для паза трубы похожа на рулетку диаметра.На одной стороне ленты имеется маркировка Go/No-Go.Оберните рулетку вокруг канавки на трубе, чтобы проверить, соответствует ли канавка спецификации канавки Original Groove System.Это необходимый инструмент, когда мы используем станки TUWEI для накатки желобков.
ХАРАКТЕРИСТИКИ ПРОДУКТА
● Содержит маркировку «Годен/Не годен» на одной стороне для проверки соответствия трубы с накатанной канавкой спецификации диаметра канавки Original Groove System.
● Ленты имеют насечки на ведущем конце, чтобы обеспечить надлежащее перекрытие канавки для более точного измерения.
● Противоположная сторона имеет стандартные размеры до 200 см для измерения расстояния.

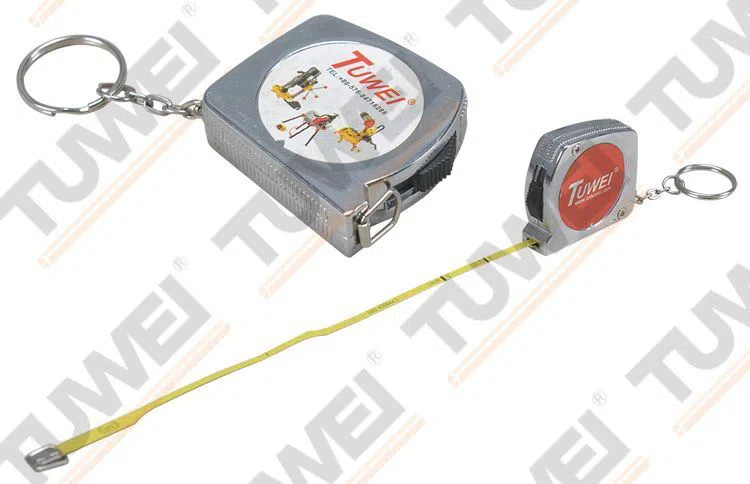

● Карманная рулетка с пружинным возвратом: она небольшого размера, обычно помещается в кармане, а лента возвращается в корпус из цинкового сплава с помощью пружинного механизма.
СПЕЦИФИКАЦИИ ПРОДУКТА
● Емкость
Маркировка «годен/не годен» используется для проверки соответствия труб с канавками спецификации диаметра канавки оригинальной системы канавок (OGS) (¾' -24'/DN20-CN600).
● Размер

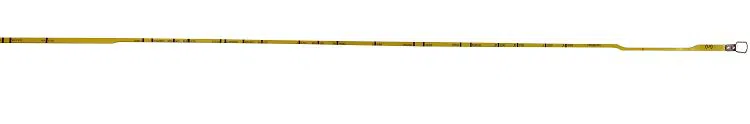

Полоса: 200 см в длину и 6 мм в ширину.
Корпус из цинкового сплава: 4,5 мм x 4,6 мм
Картонная коробка: 57 мм х 47 мм х 20 мм
ИСПОЛЬЗОВАНИЕ ПРОДУКТА

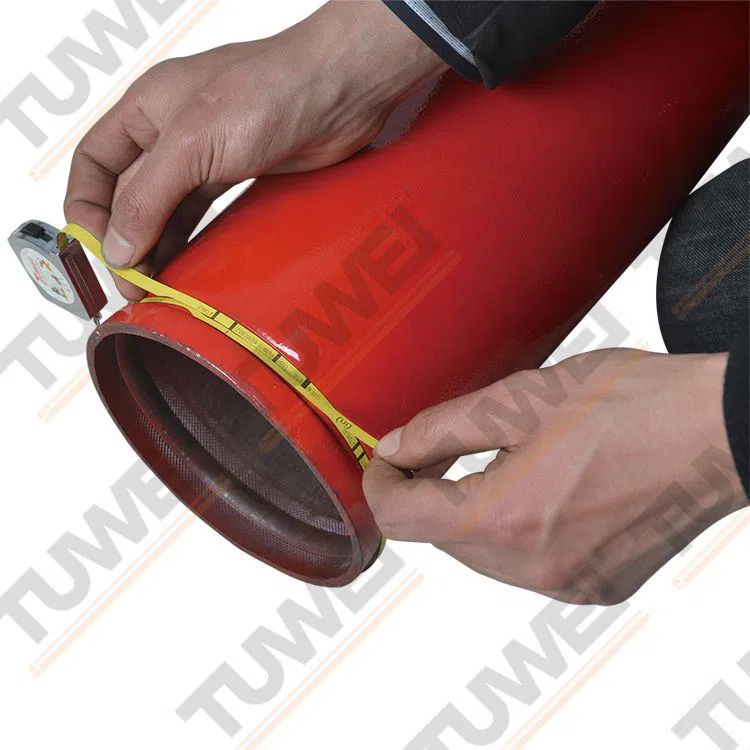

Выберите сторону ленты «Годен/Не годен», чтобы проверить диаметр канавки.Оберните ленту вокруг основания паза трубы и перекройте два конца, как показано на рисунке.Убедитесь, что лента не перекручена.Сильно потяните за каждый конец перекрывающейся ленты и определите, находится ли исходная стрелка в пределах полосы «Диапазон диаметра канавки».Исходная стрелка должна находиться внутри этой полосы для соответствия спецификации канавки оригинальной системы канавок.
Оригинальная система грувов (OGS) Спецификация грува
Размеры-миллиметры | |||||||
Наружный диаметр трубы | Седло прокладки 'А' ±0,76 | Ширина паза 'B' | Диаметр канавки.'С' | Глубина канавки 'D' | Мин.Разрешить толщину стены.'Т' | Максимальное разрешение.Диаметр факела'Ф' | |
| |||||||
Базовый | Тол.+0,00 | ||||||
26.9 | 15.88 | 7.14 | 23.83 | -0.38 | 1.42 | 1.65 | 29.2 |
33.7 | 30.23 | -0.38 | 1.60 | 1.65 | 36.3 | ||
42.4 | 38.99 | -0.38 | 1.60 | 1.65 | 45 | ||
48.3 | 45.09 | -0.38 | 1.60 | 1.65 | 51.1 | ||
60.3 | 8.74 | 57.15 | -0.38 | 1.60 | 1.65 | 63.0 | |
73.0 | 69.09 | -0.46 | 1.98 | 2.11 | 75.7 | ||
76.1 | 72.26 | -0.46 | 1.98 | 2.11 | 78.7 | ||
88.9 | 84.94 | -0.46 | 1.98 | 2.11 | 91.4 | ||
101.6 | 97.38 | -0.51 | 2.11 | 2.11 | 104.1 | ||
108.0 | 103.73 | -0.51 | 2.11 | 2.11 | 110.5 | ||
114.3 | 110.08 | -0.51 | 2.11 | 2.11 | 116.8 | ||
127.0 | 122.78 | -0.51 | 2.11 | 2.41 | 129.5 | ||
133.0 | 129.13 | -0.51 | 2.11 | 2.77 | 135.9 | ||
139.7 | 135.48 | -0.51 | 2.11 | 2.77 | 142.2 | ||
141.3 | 137.03 | -0.56 | 2.13 | 2.77 | 143.8 | ||
152.4 | 148.08 | -0.56 | 2.16 | 2.77 | 154.9 | ||
159.0 | 154.68 | -0.56 | 2.16 | 2.77 | 161.3 | ||
165.1 | 160.78 | -0.56 | 2.16 | 2.77 | 167.6 | ||
168.3 | 163.96 | -0.56 | 2.16 | 2.77 | 170.9 | ||
203.2 | 19.05 | 11.91 | 198.53 | -0.64 | 2.34 | 2.77 | 207.5 |
216.3 | 211.60 | -0.64 | 2.34 | 2.77 | 220.7 | ||
219.1 | 214.40 | -0.64 | 2.34 | 2.77 | 223.5 | ||
254.0 | 249.23 | -0.69 | 2.39 | 3.40 | 258.3 | ||
267.4 | 262.60 | -0.69 | 2.39 | 3.40 | 271.8 | ||
273.0 | 268.28 | -0.69 | 2.39 | 3.40 | 277.4 | ||
304.8 | 299.24 | -0.76 | 2.77 | 3.96 | 309.1 | ||
318.5 | 312.90 | -0.76 | 2.77 | 3.96 | 322.8 | ||
323.9 | 318.29 | -0.76 | 2.77 | 3.96 | 328.2 | ||
355.6 | 23.83 | 350.04 | -0.76 | 2.77 | 3.96 | 359.7 | |
377.0 | 371.12 | -0.76 | 2.94 | 4.50 | 381.0 | ||
406.4 | 400.84 | -0.76 | 2.77 | 4.19 | 410.5 | ||
426.0 | 419.46 | -0.89 | 3.27 | 4.50 | 430.0 | ||
457.0 | 25.40 | 451.64 | -0.76 | 2.77 | 4.19 | 461.3 | |
480.0 | 473.10 | -0.89 | 3.45 | 6.00 | 484.1 | ||
508.0 | 502.44 | -0.76 | 2.77 | 4.78 | 512.1 | ||
530.0 | 522.53 | -0.89 | 3.73 | 6.00 | 534.2 | ||
559.0 | 12.70 | 550.06 | -0.76 | 4.37 | 4.78 | 563.9 | |
610.0 | 600.86 | -0.76 | 4.37 | 5.54 | 614.7 | ||
630.0 | 621.26 | -0.89 | 4.37 | 7.00 | 635.0 | ||
