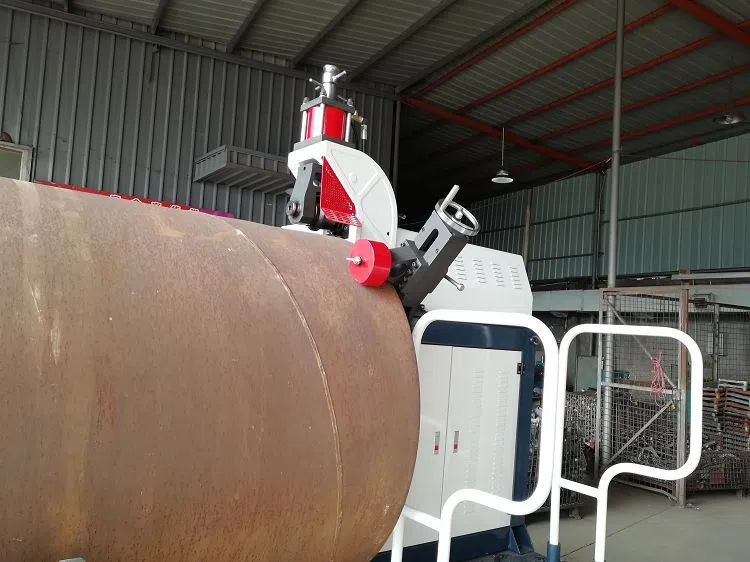

18'-60' ТРУБОПРОВОДНИК (TWG-8A)

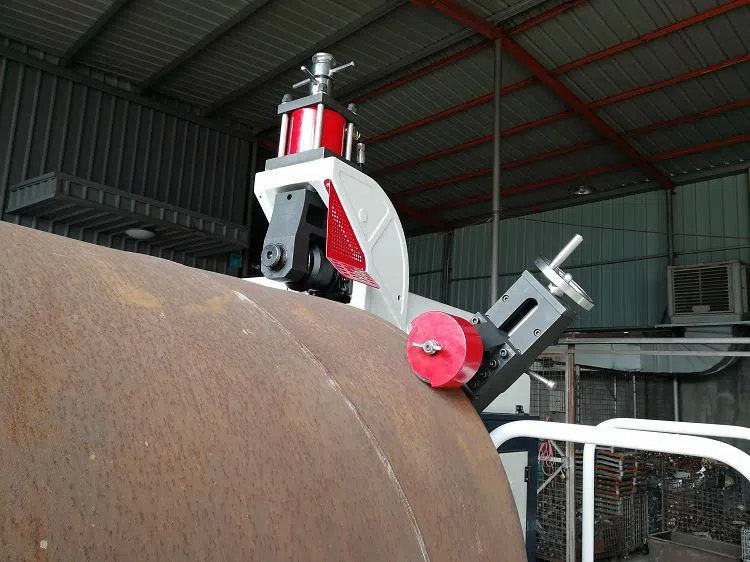

18'-60' желобонакатчик TWG-8A полуавтоматический, с гидравлической подачей, предназначенный для накатки желобков на трубах больших размеров от 18' до 60'.Это выводит грувинг на совершенно новый уровень.Обладая диапазоном производительности 18'-60', он имеет самую большую производительность среди всех станков TUWEI для накатки желобков.
ХАРАКТЕРИСТИКИ ПРОДУКТА

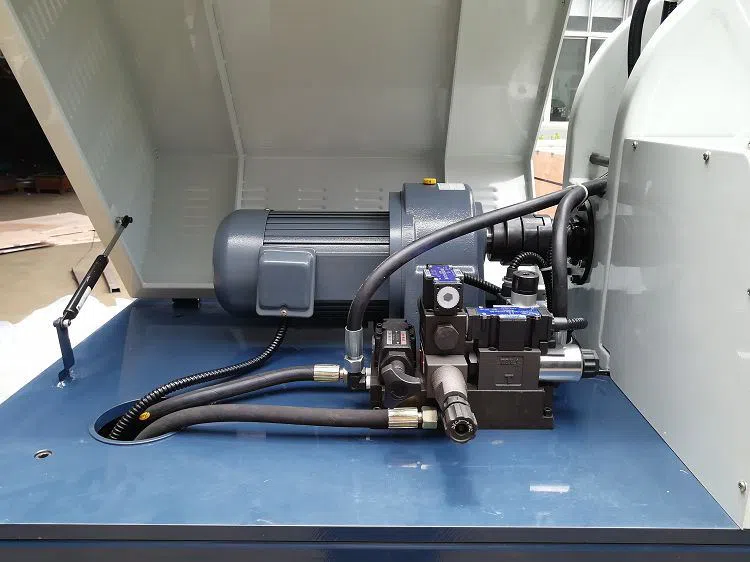

● Полуавтоматическая электрическая гидравлическая система
● Возможность нарезания больших канавок до 60 дюймов.
● Тяжелый тип
● Усовершенствованный узел направляющего колеса уменьшает вибрацию и отклонение трубы от центра в течение всего процесса накатывания канавок.
● В комплекте с опорой для гидравлических труб, проста в эксплуатации и регулировке.
СПЕЦИФИКАЦИИ ПРОДУКТА
● Модель №: TWG-8A
● Стандартная вместимость.:
Со стандартным набором роликов можно нарезать канавки 18'-60'( Φ457- Φ1524) сортамента 20, сортамента 40 на трубах из углеродистой стали с максимальной толщиной стенки до 12,7 мм в соответствии с расширенными спецификациями нарезки (AGS).
● Расширенная емкость.:
Дополнительный набор роликов доступен для канавки
18'-24' (Φ457- Φ630) Трубы из углеродистой стали Schedule 20, Schedule 40 с максимальной толщиной стенки до 12,7 мм в соответствии с оригинальными спецификациями канавки (OGS).
64'-72' (Φ1624- Φ1831) Трубы из углеродистой стали Schedule 20, Schedule 40 с максимальной толщиной стенки до 12,7 мм в соответствии с Advanced Groove Specifications (AGS).
● Параметры двигателя.:
Трехфазный, 380 вольт, 50 герц в стандартной комплектации.
Также поставляются машины с различным напряжением и частотой.Просто свяжитесь с отделом продаж TUWEI для получения подробной информации.
● Вес нетто машины: 805 кг.
● Вес нетто опоры трубы: 635 кг.
● Рабочая скорость: 15 об/мин.
● Максимальное давление в масляном цилиндре: 10 МПа.
● Емкость масляного бака: 80 литров

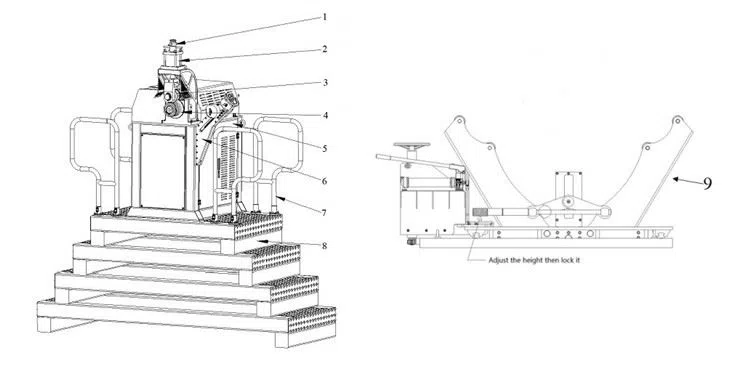

ОСНОВНЫЕ СТАНДАРТНЫЕ ЧАСТИ
Нет. | Описание | Количество |
1 | Регулятор глубины канавки | Один (1) |

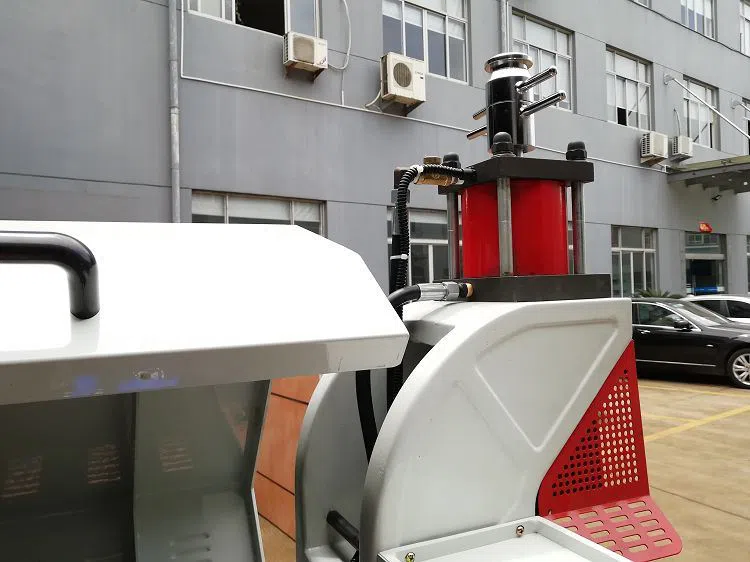

2 | Масляный цилиндр | Один (1) |
3 | Прижимной ролик 18'-24' (Φ457- Φ630) | Один (1) |
Прижимной ролик 26'-38' (Φ660- Φ965) | Один (1) | |
Прижимной ролик 40'-50' (Φ1016- Φ1270) | Один (1) | |
Прижимной ролик 54'-60' (Φ1372- Φ1524) | Один (1) | |
4 | Накатное колесо 18'-24' (Φ457- Φ630) | Один (1) |
Накатное колесо 26'-38' (Φ660- Φ965) | Один (1) | |
Накатное колесо 40'-50' (Φ1016- Φ1270) | Один (1) | |
Накатное колесо 54'-60' (Ф1372-Ф1524) | Один (1) | |
5 | Тело | Один (1) |
6 | Направляющее колесо в сборе | Один (1) |
7 | Опорная база Ограждение | Четыре (4) |

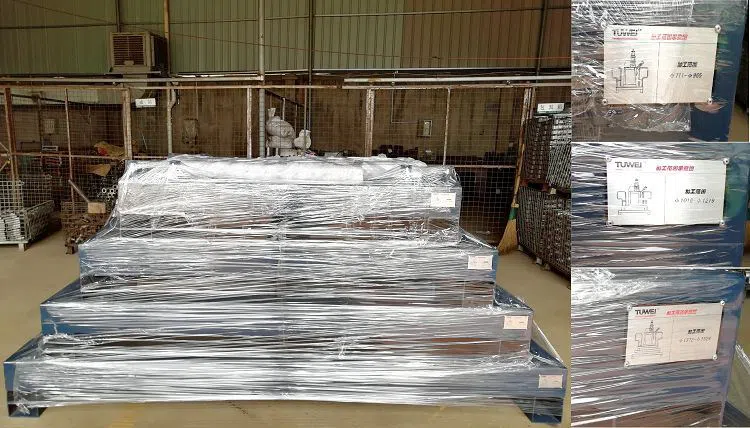

8 | База поддержки | Четыре (4) |

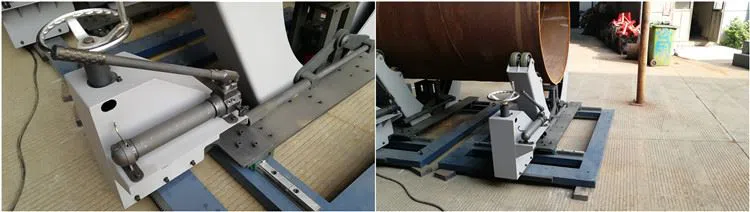

9 | Поддержка гидравлических труб | Два (2) |
УСТАНОВКА ПРОДУКТА
Прочтите все инструкции в руководстве пользователя TWG-8A и проверьте все прилагаемые запасные части перед настройкой машины.
Трехфазная машина должна быть подключена к сети квалифицированным электриком.
Станок TWG-8A или опорное основание должны быть закреплены на прочном ровном бетонном основании.И используйте машину с опорной базой в соответствии с приведенной ниже таблицей.
Рабочий статус | Внешний диаметр трубы | Рабочий статус | Внешний диаметр трубы |
Без опорной базы | 18'-26' (457мм-660мм) | С одной опорной базой | 28'-38' |
С двумя опорными базами | 40'-50' | С тремя опорными базами | 54'-60' |
С четырьмя опорными базами | 64'-72' |
ПРИМЕНЕНИЕ ПРОДУКТА

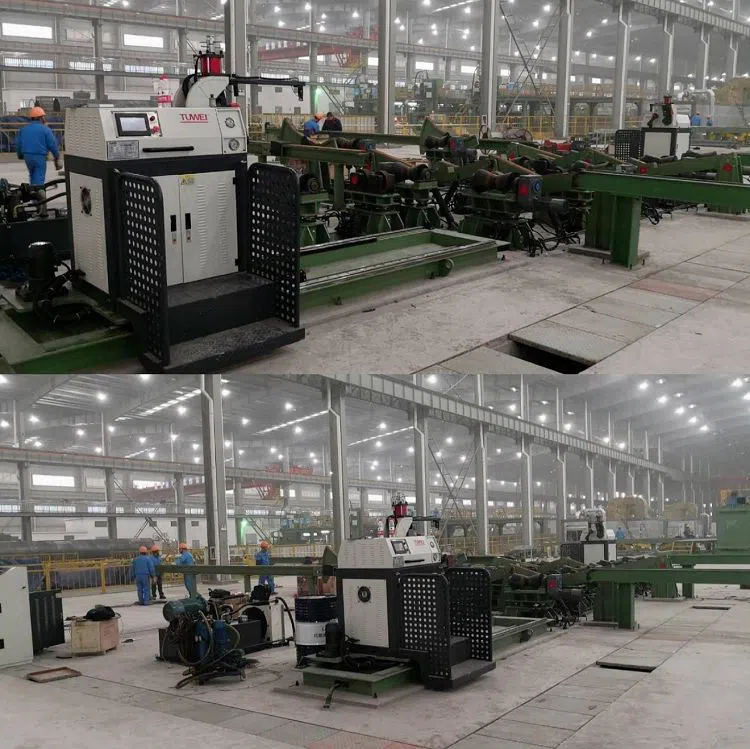

Настроены для использования в производственной линии.
